تفاصيل المنتج
مكان المنشأ: دونغقوان ، الصين
اسم العلامة التجارية: DGAX
إصدار الشهادات: CE
رقم الموديل: دينت
الوثيقة: DENT inspection machine_EN.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Contact Us
تفاصيل التغليف: رغوة داخلية + علبة خشبية خارجية
وقت التسليم: 45-60 يومًا
شروط الدفع: T/T
القدرة على العرض: 100sets / شهر
الوظيفة: |
فحص عيوب المنتجات |
التطبيق: |
المطاط، البلاستيك، PTFE، الأجهزة |
الضمان: |
سنة واحدة |
المكونات الأساسية: |
محرك سيرفو، PLC، اسطوانة |
إمدادات الطاقة: |
تيار متردد 220 فولت ±10% 50 هرتز/60 هرتز |
الكفاءة: |
الحد الأقصى 36000 قطعة / ساعة (يعتمد على الحجم والمواد) |
النظام: |
جهاز التغذية 300 لتر |
كمية الكاميرا: |
4 (يعتمد على متطلبات الكشف) |
الوظيفة: |
فحص عيوب المنتجات |
التطبيق: |
المطاط، البلاستيك، PTFE، الأجهزة |
الضمان: |
سنة واحدة |
المكونات الأساسية: |
محرك سيرفو، PLC، اسطوانة |
إمدادات الطاقة: |
تيار متردد 220 فولت ±10% 50 هرتز/60 هرتز |
الكفاءة: |
الحد الأقصى 36000 قطعة / ساعة (يعتمد على الحجم والمواد) |
النظام: |
جهاز التغذية 300 لتر |
كمية الكاميرا: |
4 (يعتمد على متطلبات الكشف) |
الفرق بين الفحص البصري الآلي والفحص اليدوي
آلة الفحص البصري
يمكن أن يصل دقة آلة التفتيش البصري إلى مستوى عال جدا. يتم الكشف عنها من خلال نظام تصوير بصري دقيق وخوارزمية متقدمة ويمكن أن تحدد انحراف الحجم الصغير، والعيوب، الخ.على سبيل المثال، عند اكتشاف المسافة بين دبوس الشريحة الإلكترونية، يمكن أن يكون دقيقاً إلى مستوى الميكرون.يمكن اكتشافها بدقة.
علاوة على ذلك ، يمكن أن تظل دقة ثابتة خلال العمل على المدى الطويل ، ولن تتقلب بسبب التغيرات البيئية أو التعب الذاتي.
التفتيش اليدوي
يحدد دقة الفحص اليدوي الحد الفسيولوجي للعين البشرية. من الصعب على العين البشرية اكتشاف بعض العيوب الصغيرة للغاية ، مثل الخدوش التي تقل عن 0.1 ملم أو اختلافات في الأجزاء مع انحرافات الحجم ضمن نطاق صغير.
حالة المفتش (مثل التعب، المزاج، الانتباه، الخ) سيكون لها تأثير كبير على دقة الكشف.مما يؤدي إلى انخفاض دقة الكشف، و عرضة للاكتشاف المفقود أو سوء الحكم.
يتكون النظام من محطتين عمل تحتوي على الجانب الداخلي والجانب الخارجي ، كل منها مع ستة كاميرات ملونة من 2 ميجابيكسل أو 5 ميجابيكسل موزعة بزاوية 60 درجة.كل كاميرا تستخدم عدسة منخفضة التشويهبالإضافة إلى ذلك، يحتوي النظام أيضا على مجموعتين من أنظمة الإضاءة الملونة موزعة فوق وأسفل.لديها نظام إضاءة مستقلة رقميا قابل للتعديل إلى الشذوذ على أساس الكشف عن العيوب الداخلية والخارجية.

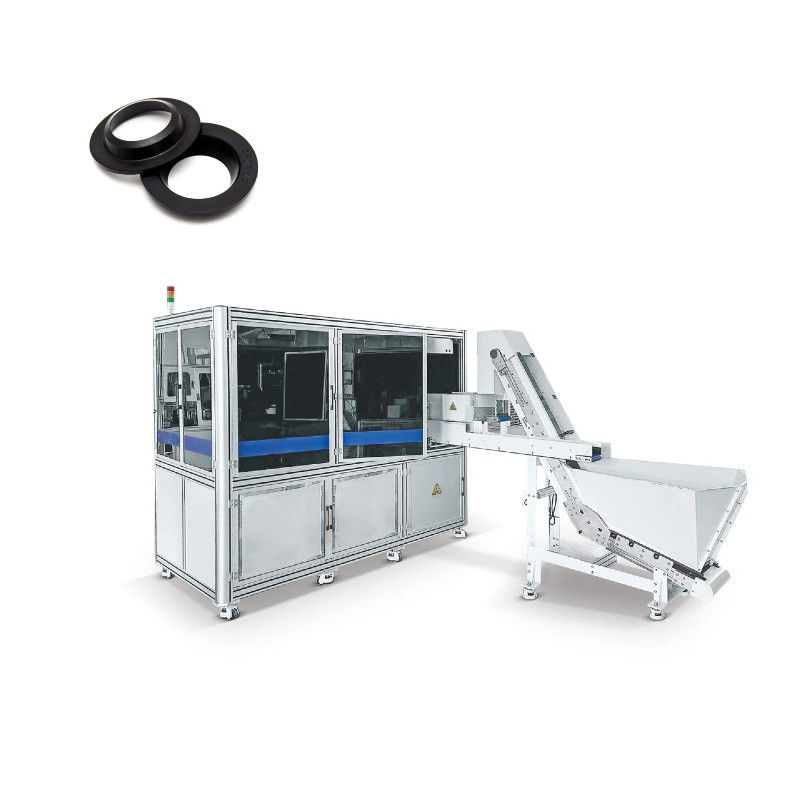

دنت هو جهاز تفتيش بصري للكشف عن العيوب الأبعاد والسطحية للأجزاء المستديرة والشكل.PTFT والمواد الأخرى بدقة عالية ضمن نطاق الكشفيتم اختبار هذه المواد من أجل العيوب في سلسلة من عمليات التفتيش باستخدام كاميرات صناعية عالية الدقة.يتم نقل الصور التي حصلت عليها الكاميرا إلى الكمبيوتر الذي يديره نظام الوقت الحقيقي لمعالجة الصور دون فقدان البيانات والتداخل: يمكن للمستخدم التفاعل مع نظام التشغيل بطريقة بسيطة وبديهية من خلال واجهة التشغيل. نظام الكشف مستقر وموثوق وفعال وسرعة عالية.
| المعلم التقني | 35 | 60 | 90 |
| المواد | المطاط، البلاستيك، PTFE، الأجهزة | ||
| اللون | أي لون | ||
| الحد الأدنىأوهخارجيةدإمتارالمواد التي تم فحصها(ملم) | 5 | 5 | 20 |
| أقصى أوهخارجيةدإمتارالمواد التي تم فحصها(ملم) | 35 | 60 | 90 |
| الحد الأدنىسمك المفتش المواد(ملم) | 1 | 1 | 1 |
| الحد الأقصى لسمك المادة التي يتم فحصها(ملم) | 9 | 9 | 9 |
| الكفاءة | الحد الأقصى 36000 قطعة / ساعة (يعتمد على الحجم والمواد) | ||
| النظام | جهاز التغذية 300L | ||
| القياسSالتشجيع | 35 | 60 | 90 |
| الكاميرا | الأسود والأبيض | الأسود والأبيض | الأسود والأبيض |
| النطاق المفتش(ملم) | Φ54 | Φ71 | Φ102 |
| الحد الأقصى للارتفاع تم فحصه(ملم) | 10 | 10 | 10 |
| دقة الصورة(ملم) | 0.001 | 0.001 | 0.001 |
| دقة القياس(ملم) | +/- 0.008 | +/- 0.012 | +/- 0.012 |
| التكرار(ملم) | +/- 0.005 | +/- 0.008 | +/- 0.008 |
| محطة عمل سطحية | 35 | 60 | 90 |
| الكاميرا | لون كامل | لون كامل | لون كامل |
| كمية الكاميرا | 4 | 4 | 4 |
| تعديل الطول المحرك | Eالكهرباء | Eالكهرباء | Eالكهرباء |
| عاليةمالسهولة وتمت فحصها المحطة | 35 | 60 | 90 |
| النطاق المفتش (ملم) | 25 | 25 | 25 |
| دقة الصورة (ملم) | 0.001 | 0.001 | 0.001 |
| دقة القياس (ملم) | ±0.003 | ±0.003 | ±0.003 |
| التكرار (ملم) | ±0.005 | ±0.005 | ±0.005 |
| الحد الأدنىتمت فحصها القطر الداخلي (ملم) | 10 | 10 | 10 |
| خارجأديتمت فحصها Sالتشجيع | 35 | 60 | 90 |
| الكاميرا | لون كامل | لون كامل | لون كامل |
| المدى الذي يتم فحصه بواسطة كاميرا واحدة ((ملم)) | 29 | 48 | 48 |
| دقة الصورة (mm/px) | 0.012 | 0.020 | 0.020 |
| الحد الأدنىتمت فحصها دتأثيرإيف المساحة ((ملم) | 0.036*0036 | 0.060*0060 | 0.060*0060 |
| إدخالأديتمت فحصها Sالتشجيع | 35 | 60 | 90 |
| الكاميرا | لون كامل | لون كامل | لون كامل |
| المدى الذي يتم فحصه بواسطة كاميرا واحدة ((ملم)) | 29 | 48 | 58 |
| دقة الصورة (mm/px) | 0.010 | 0.019 | 0.019 |
| الحد الأدنىتمت فحصها دتأثيرإيف المساحة ((ملم) | 0.030*0030 | 0.030*0030 | 0.030*0030 |
مكونات إلكترونية، صب حقن دقيق، أجهزة ربط،
الحلقات الختامية،السيليكون المطاطي،الجهاز الصناعي للاتصال بالفضة،الخ
