تفاصيل المنتج
مكان المنشأ: دونغقوان ، الصين
اسم العلامة التجارية: DGAX
إصدار الشهادات: CE
رقم الموديل: دينت
الوثيقة: WIRT inspection machine_EN.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Contact Us
تفاصيل التغليف: رغوة داخلية + علبة خشبية خارجية
وقت التسليم: 45-60 يومًا
شروط الدفع: T/T
القدرة على العرض: 100sets / شهر
الوظيفة: |
فحص عيوب المنتجات |
التطبيق: |
المطاط، البلاستيك، PTFE، الأجهزة |
طريقة: |
تقنية المسح الضوئي CCD |
المكونات الأساسية: |
محرك سيرفو، PLC، اسطوانة |
إمدادات الطاقة: |
تيار متردد 220 فولت ±10% 50 هرتز/60 هرتز |
الكفاءة: |
الحد الأقصى 36000 قطعة / ساعة (يعتمد على الحجم والمواد) |
النظام: |
جهاز التغذية 300 لتر |
كمية الكاميرا: |
يعتمد على متطلبات الكشف |
الوظيفة: |
فحص عيوب المنتجات |
التطبيق: |
المطاط، البلاستيك، PTFE، الأجهزة |
طريقة: |
تقنية المسح الضوئي CCD |
المكونات الأساسية: |
محرك سيرفو، PLC، اسطوانة |
إمدادات الطاقة: |
تيار متردد 220 فولت ±10% 50 هرتز/60 هرتز |
الكفاءة: |
الحد الأقصى 36000 قطعة / ساعة (يعتمد على الحجم والمواد) |
النظام: |
جهاز التغذية 300 لتر |
كمية الكاميرا: |
يعتمد على متطلبات الكشف |
يحصل على صور للمنتجات من خلال الكاميرات الصناعية (مثل كاميرات CCD أو كاميرات CMOS). يمكن لهذه الكاميرات التقاط معلومات عن مظهر المنتج ، بما في ذلك الشكل والحجم واللون ،بمعدل إطار عال جداً و دقة عاليةعلى سبيل المثال، في إنتاج أجزاء المطاط، يمكن للكاميرات التقاط صور السطح للمكونات مثل الأختام والسدادات بدقة تصل إلى مستوى الميكرون،والتي يمكن أن تظهر بوضوح شكل وموقع أجزاء المطاط.
نظام التحكم في السطح
يتكون من محطتين عمل مثبتتين فوق و تحت لوحة الزجاج، كل منها يحتوي على كاميرا ملونة عالية الدقة و عدسة تركيز ثابتة.
يحتوي على نظام إضاءة لون قابل للتعديل الرقمي بشكل مستقل لتحسين التقاط الصورة.
الوظيفة الرئيسية هي الكشف عن العيوب التجميلية على السطح العلوي والسفلي.
أنظمة التحكم في السطح الداخلي والخارجية
تتكون من محطات عمل جانبية خارجية، كل منها مع أربع كاميرات ملونة 2 ميجابيكسل موزعة بزاوية 90 درجة. تستخدم كل كاميرا عدسة منخفضة التشوه.ميزة أخرى هي أن هناك نظامين لإضاءة ملونة موزعة فوق وأسفل.
يمكن ضبط نظام الإضاءة رقميًا ومستقلًا لتحسين الصورة الفوتوغرافية.
للكشف عن عيوب السطح على الجانب الخارجي للمنتج.

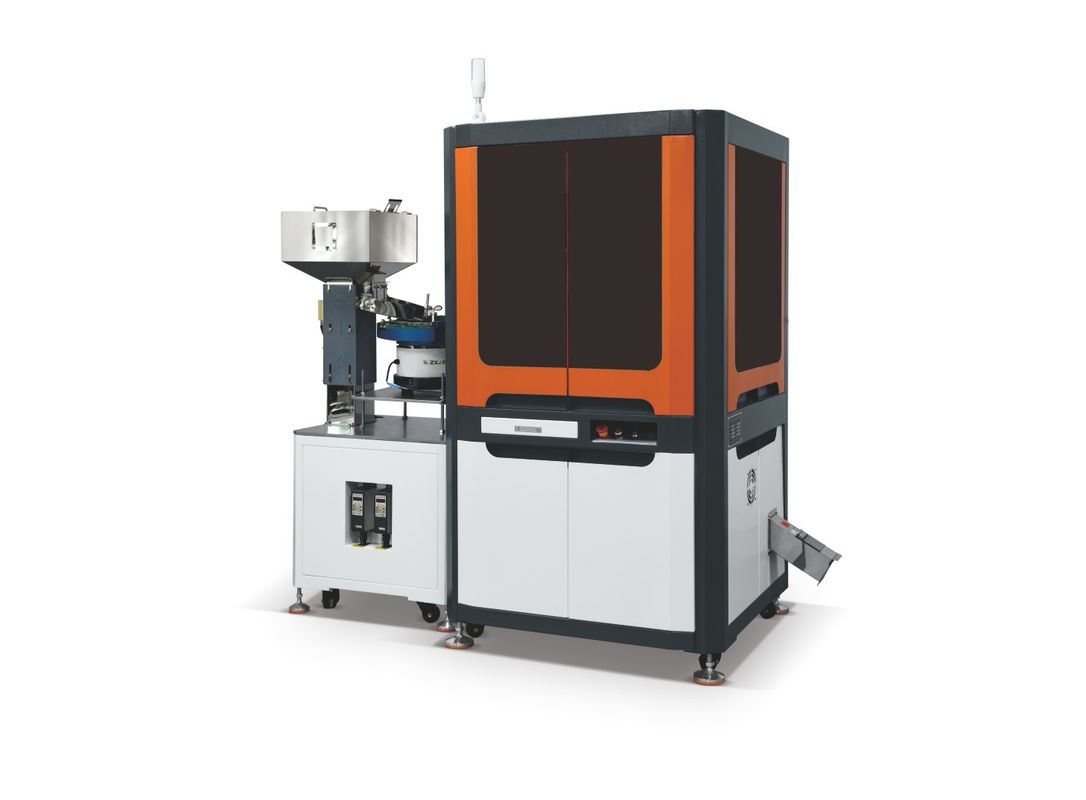

ويرت هو جهاز فحص بصري تم تطويره خصيصا للكشف عن العيوب البعدية والسطحية في المقابس الوقائية من المياه السيليكون.انها قادرة على فحص المقابس المقاومة للماء من أشكال مختلفة بدقة عالية في نطاق فحصهايتم فحص هذه المنتجات من أجل العيوب بواسطة سلسلة من محطات الفحص باستخدام كاميرات صناعية عالية الدقة.يتم نقل الصور التي حصلت عليها الكاميرات دون فقدان البيانات أو التدخل إلى جهاز كمبيوتر يديره نظام معالجة الصور في الوقت الحقيقي: من خلال واجهة المشغل ، يمكن للمستخدم التفاعل مع نظام التشغيل بطريقة بسيطة وبديهية. نظام الكشف مستقر وموثوق وفعال.
بعد معالجة الصورة، يتم استيراد الأشياء إلى ثلاث مناطق تخزين مختلفة للكائنات المتوافقة، معيبة الأبعاد والعيبات التجميلية وفقا لمعايير التفتيش المحددة مسبقا.معايير تفتيش الكائن سريعة وسهلة لتحديد، والمعدات وجهاز التغذية سهلة التنظيف، وتكرار التفتيش مرتفع.
| Tالمعلمات التقنية | 12 |
| مالمواد | Sهلام الشعير |
| جأولوور | Fاللون |
| الحد الأدنى القطر الخارجي(ملم) | 3 ملم |
| أقصى قطر خارجي(ملم) | 12ملم |
| الحد الأدنى سمك قابل للكشف ((ملم) | 2 ملم |
| أقصى سمك قابل للكشف ((ملم) | 12ملم |
| الكفاءة | السرعة القصوى 1000pcs / min تعتمد على سطح المنتج وحجمها. |
| التغذية | تغذية الهزاز |
| الكشف عن الحجم | 12 |
| الكاميرا | B/W |
| الكشفالنطاق ((ملم) | Φ18 |
| أقصىالكشفالارتفاع ((ملم) | 12ملم |
| القرار نسبة(ملم) | 0.001 |
| الكشفالدقة ((ملم) | +/- 0.008 |
| أكرردقة(ملم) | +/- 0.005 |
| فحص قياس الارتفاع | 12 |
| الكشفالنطاق ((ملم) | 12ملم |
| القرار نسبة(ملم) | 0.001 |
| الكشفالدقة ((ملم) | +/- 0.008 |
| أكرردقة(ملم) | +/- 0.005 |
| محطة عمل سطحية | 12 |
| الكاميرا | Fاللون |
| نطاق اكتشاف الكاميرا الفردية (ملم) | 12ملم |
| الدقة البصرية (mm/px) | 0.010 |
| الحد الأدنى لمنطقة العيب القابلة للكشف (ملم) | 0.030×0.030 |
| محطة فحص الجانب الداخلي (اختياري) | 12 |
| الكاميرا | Fاللون |
| نطاق اكتشاف الكاميرا الفردية (ملم) | 12ملم |
| الدقة البصرية (mm/px) | 0.010 |
| الحد الأدنى لمنطقة العيب القابلة للكشف (ملم) | 0.030×0.030 |
| محطة التفتيش الخارجية | 12 |
| الكاميرا | Fاللون |
| نطاق اكتشاف الكاميرا الفردية (ملم) | 12 |
| الدقة البصرية (mm/px) | 0.012 |
| الحد الأدنى لمنطقة العيب القابلة للكشف (ملم) | 0.036×0.036 |
| اختياري |
| 5 لتر هوبر |
| 15 لتر هوبر |
| غبار الغطاء |
| تحكم التنظيف اليدوي |
| حزمةagالآلة |
تطبيق آلة التفتيش البصري من DenT - طاولة الزجاج المزدوجة
مكونات إلكترونية، صب حقن دقيق، أجهزة ربط،
الحلقات الختامية،السيليكون المطاطي،الجهاز الصناعي للاتصال بالفضة،الخ
